3DMAX 모델링 트러스 모양의 오브젝트 만들기_ 3D 맥스 강의_그래픽스

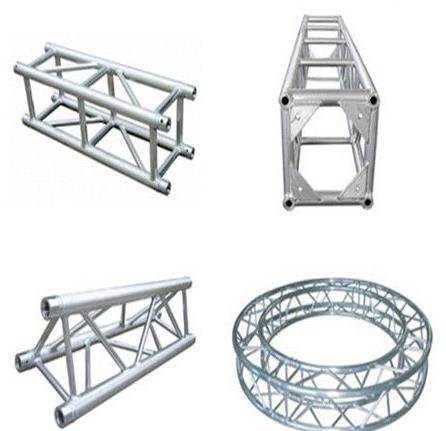

그림과 같은 모양을  3D 맥스에서 쉽게 구현을 할 수 있습니다

건축에서 많이 사용하는데 일일이 오브젝트를 만들기보다 3D 맥스에서 쉽게 하는 방법이 있습니다

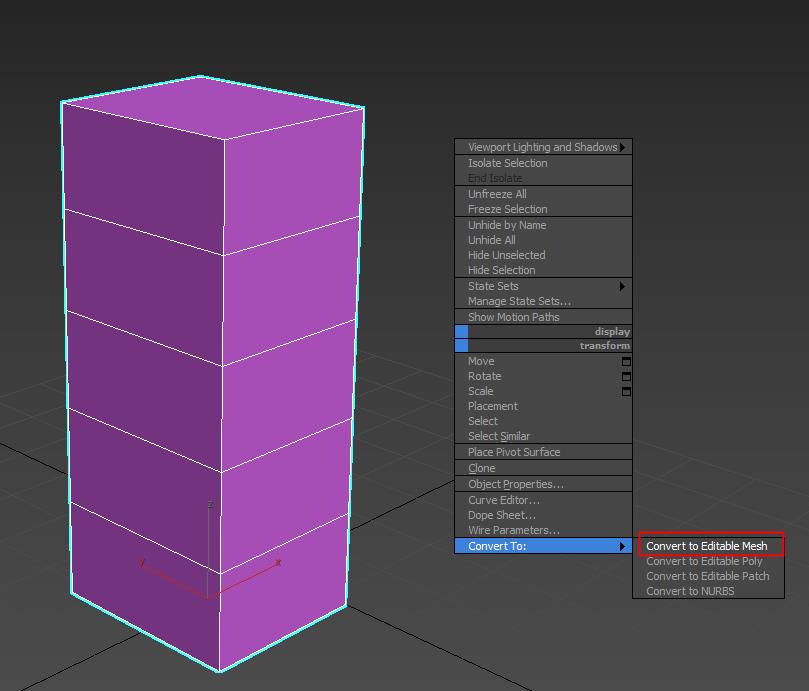

먼저 대략 Height Segs 가 5정도 되는 박스 오브젝트를 만들고 오른쪽 마우스를 클릭하여  Convert To -> Convert to Editable Mesh를 클릭합니다

Editable Mesh 를 선택하는 경우는 에지가 사선으로 향하게 하기 위해서입니다

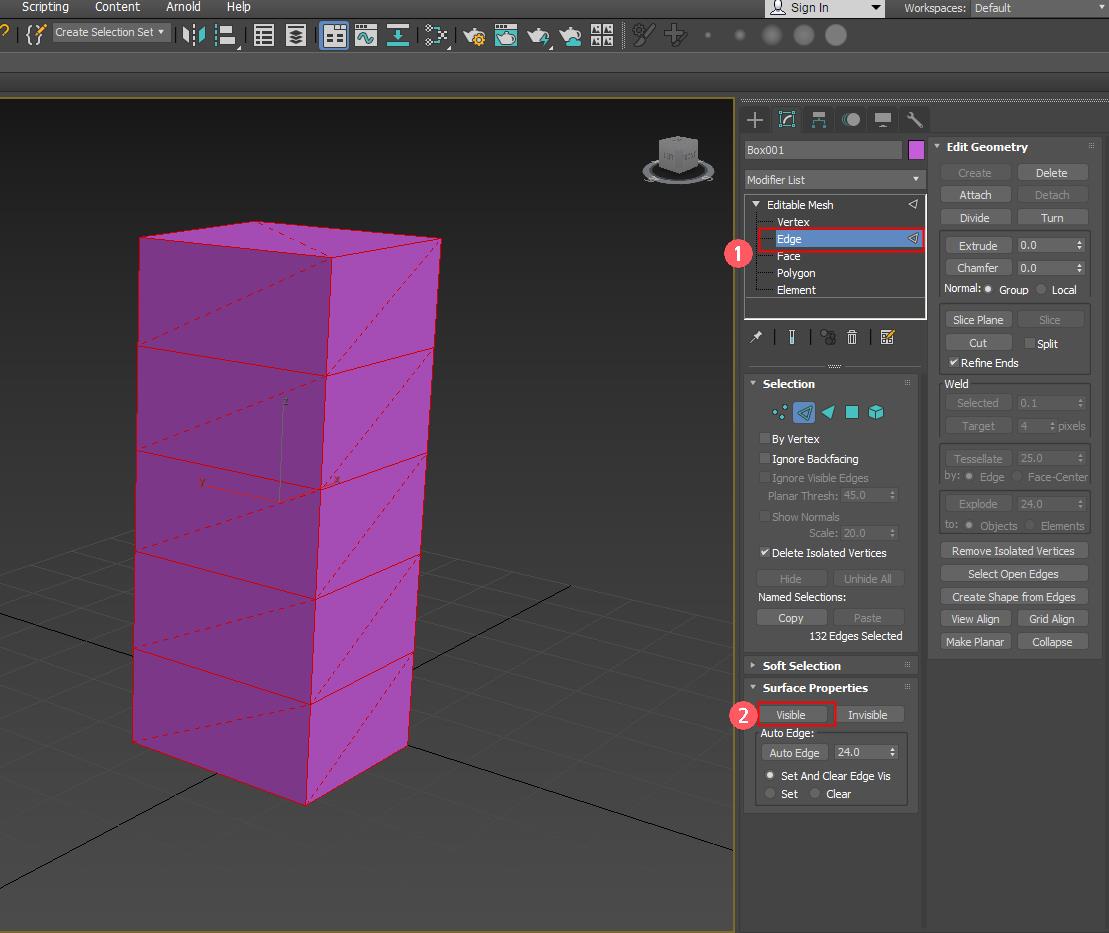

Editable Mesh 에서 Edge를 클릭한 다음 박스 오브젝트의 전체 Edge를 클릭합니다 그리고 visble를 클릭하여 전체 Edge 가 보이도록 합니다

아래 그림과 같이 엣지가 사선으로 보이게 하고 에지를 선택하여야 합니다

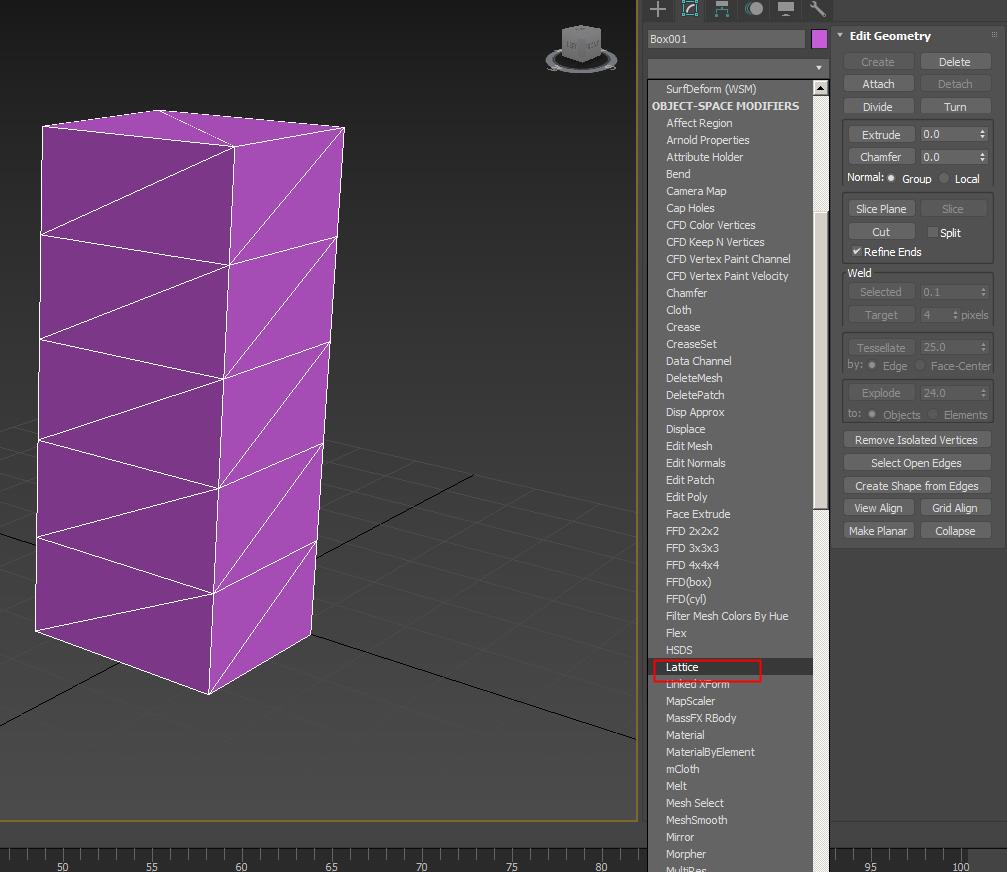

그리고 Modifer List - > Lattice를 선택합니다

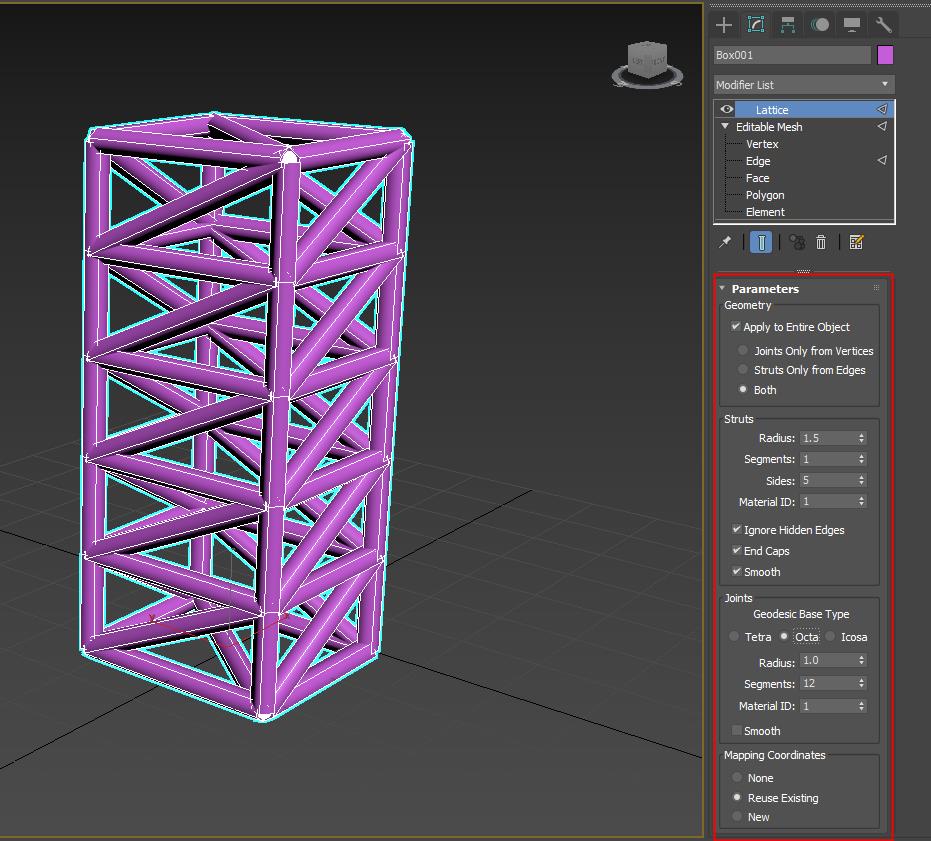

Lattice의 Parameters 값을 조절하여 원하는 트러스 모양을 갖추도록 조정합니다.

Parameters 값으로 트러스의 굵기와 형태를 조절 할수 있습니다 .

원하는 형태의 Parameters 값을 넣습니다.

이외 여러가지 형태의 트러스 모양을 구현할 수 있습니다 모양이 사각 모양뿐만 아니라 밴드 형태와 놀이공원에서 많이 본 건축 형태의 트러스를 만들 수 있습니다

유용하게  쓸수 있을 거 같습니다 ㅎㅎ.
